FiBit FB-D18-NB系列电信级单E1转4路以太网网桥是菲比特网络推出的新一代综合接入用途协议转换器,其作用是高效率地实现4个10/100M 以太网数据接口同1个E1接口之间的相互转换。作为以太网的延伸设备,利用现有网络所提供的E1通道来传送以太网业务,用较低的成本实现两个以太网互联。
在以太局域网(LAN)端提供4路交换式10/100Base-Tx以太网接口(RJ45口)。设备支持1916字节的帧处理;支持基于端口和标签的VLAN(16个VLAN);广播风暴保护;PAUSE流控;MAC地址的学习和过滤功能;每个以太网端口的带宽设置(颗粒32K)。数据包通过以太网网络线速转发到TDM网络上。
在广域网(WAN)端提供1路E1接口,支持75Ω(非平衡式BNC接口)和120Ω(平衡式RJ45接口)两种连接方式。E1接口支持成帧与非成帧结构:在成帧方式下,可以从 E1线路中任意抽取时隙,组成带宽为N*64Kbps(N=1~31)的以太网数据通道;在非成帧方式下,E1通道提供2.048Mbps速率,实现全透明传输。
应用在接入网中,使用串口网管,对E1接口和以太网接口的配置、告警、状态进行全链路管理,可以方便的配置和监视本地设备和远端设备的状态。
提供丰富的自检功能,当TDM线路出现故障时,设备能自动关闭以太网端口,避免线路的环回造成以太网网络崩溃。支持本端环回和远端环回,并提供伪随机码测试功能,以检测线路的误码情况。
广域网(WAN)端E1接口
WAN协议类型:兼容RJ017和7221两种HDLC帧格式
E1接口符合ITU-T G.703、G.704、G.706和G.732协议标准
提供1路E1接口
E1 接口支持成帧与非成帧结构(最大帧尺寸:64~2024字节)、所占用的时隙可任意选定
E1成帧模式时,使用E1时隙数量从1~31任意可选;E1非成帧模式时,支持2.048Mbps透明传输
E1 接口支持75Ω(非平衡式BNC接口)和120Ω(平衡式RJ45接口)两种连接方式
E1接口成帧模式下主/从时钟可选
E1接口采用PCM31模式,支持CRC校验功能
具有E1线路远端环回和本端环回测试功能
具有E1线路伪随机序列检测功能,以实现端对端的完整性测试
具有完备的线路检测和告警指示
以太局域网(LAN)端RJ45接口
以太网接口符合IEEE802.3、802.3u、802.1q、802.3x协议标准
提供4路交换式10/100Base-Tx以太网接口(RJ45口)
支持10/100M自适应、全/半双工方式、网线交叉/直连自适应
支持基于标签的802.1Q Tag VLAN和基于端口的VLAN划分(16个VLAN),可以对整个专网的VLAN ID进行统一规划,可实现
二层网管交换机的业务,减少网络节点,节省用户端交换机的成本
具有MAC地址的学习和过滤功能,支持PAUSE流量控制,端口带宽设置(颗粒32K),网络广播风暴保护
支持1916字节的超长帧处理
当TDM线路出现故障时,设备能自动关闭以太网端口,避免线路的环回造成以太网网络崩溃
设备网管
接口类型:RS232接口
使用串口网管,对E1接口和以太网接口的配置、告警、状态进行全链路管理,可以方便的配置和监视本地设备和远端设备的状
态,实现全链路设备(局端——远端协转)的统一网管
强大互通性
FiBit单E1转4路以太网网桥可与FiBit单E1以太网桥/光口网桥互通,实现点对点应用;也可以与汇聚式16E1以太网桥/光口网桥
互通, 实现点对多点的组网应用
可以与其他厂家遵循同样标准的产品互联互通
产品型号
|
产品描述 |
电信级E1-4口10/100Base-Tx以太网桥
|
FB-D18-NB/4R/AC
|
1路G.703/E1 TO 4路10/100Base-Tx以太网桥、220V电源输入、独立式
|
FB-D18-NB/4R/DC
|
1路G.703/E1 TO 4路10/100Base-Tx以太网桥、-48V电源输入、独立式
|
FiBit单E1转4路以太网网桥可与FiBit单E1以太网桥/光口网桥互通,实现点对点应用;也可以与汇聚式16E1以太网桥/光口网桥
互通, 实现点对多点的组网应用
|
支持基于标签的802.1Q Tag VLAN和基于端口的VLAN划分(16个VLAN),可以对整个专网的VLAN ID进行统一规划,可实现
二层网管交换机的业务,减少网络节点,节省用户端交换机的成本
|
典型应用
FiBit FB-D18-NB系列电信级单E1转4路以太网网桥实现以太网数据接口同E1线路接口之间的相互转换的同时,还能在以太局域网(LAN)端实现二层网管交换机的功能,支持基于标签的802.1Q Tag VLAN和基于端口的VLAN划分。

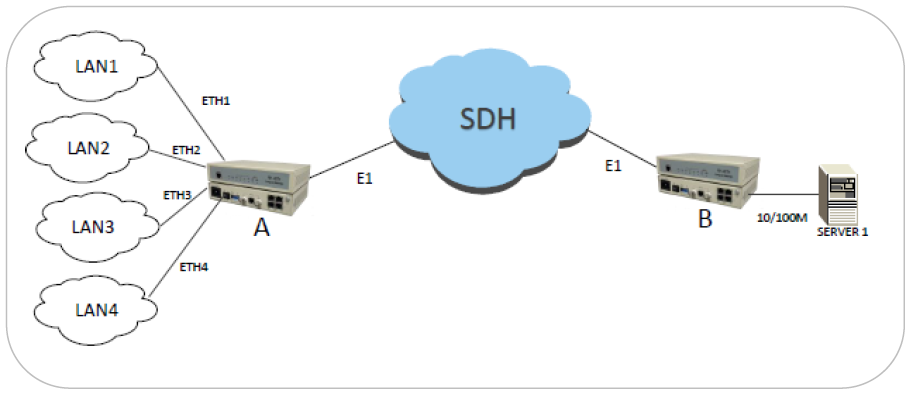

应用一:通过VLAN配置可以使LAN1、LAN2、LAN3、LAN4之间相互隔离不能通信,但它们可以同时访问SERVER1

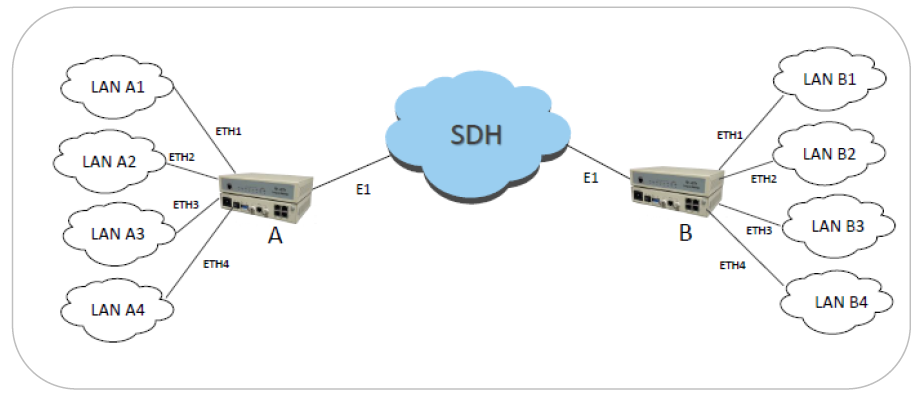

应用二: |
通过VLAN配置可以使LAN A1只能和LAN B1通信、LAN A2只能和LAN B2通信、 LAN A3只能和LAN B3通信、 |
|
LAN A4只能和LAN B4通信 |
单E1转4路以太网网桥的典型应用
